Nerezový spojovací materiál - druhy a rozdíly ve funkci použití

Sobota, 14. Listopad 2015

Kvalitní nerezový materiál patří bezesporu k nejtrvanlivějším a nejspolehlivějším spojům z důvodů své vysoké odolnosti a dlouhodobé životnosti. Využití nalezne jak v interiérech, tak exteriérech, ale poskytne celou řadu dalšího uplatnění.

V tomto článku se zaměříme na vybrané komponenty – nýty, závlačky a kolíky. Ke každému z uvedených typů spoje patří jeho specifické použití a s tím spojená rozdílná funkce nebo požadavek na vlastnosti spoje.

Description: Comp_87719824.jpg

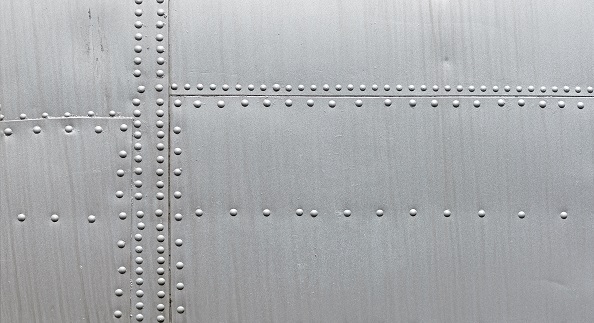

Nýty

Nýt je velice známý a hojně využívaný druh nerozebíratelného spoje, známý již řemeslníky z doby bronzové. Za tu dobu samozřejmě urazil ve své evoluci dlouhou cestu vývoje a zdokonalení. V minulosti se používalo nýtování při výrobě ocelových konstrukcí budov, hal, mostů a k výrobě tlakových nádob. Dnes často nahrazuje šroubované či svařované spoje. Setkat se nýtováním můžeme u spojování tenkých plechů či dokonce při textilní výrobě.

Rozdělení lze rozlišit dle konstrukční stavby nýtů nebo použité metody nýtování:

  • konstrukční nýt (polokulová hlava, zapuštěná hlava a polozapuštěná hlava),
  • kotlový nýt,
  • lodní nýt

Běžné nýty pro ocelové konstrukce mají polokulovou hlavu (např. normy ČSN 022350, ČSN 02230, ČSN 022302)

Přejít na nabídku spojovacího materiálu

Technika a metody nýtování:

Nýtování za studena

  • Je nýtování pomocí ocelových nýtů s průměrem dříku nejvýše 8mm, můžou být použity i o rozličné druhy materiálu kovů – mosaz, hliník, měď…

Nýtování za tepla

  • Využití u nýtů s průměrem větším než 8mm. Tyto se nejdříve žhaví ve speciální výhni nebo přístroji, následuje vložení do spojovaného místa a roznýtování.

Přímé nýtování

  • Je způsob, kdy je jako nýt použitá část materiálu jednoho ze spojovaných dílů. Provádí se nejčastěji za studena a využití     lze doporučit pouze u méně namáhaných spojů.

Nepřímé nýtování

  • Technika, kdy je nýt samostatnou součástí, která se vkládá do       nýtovaného spoje.

Nýty s trhacím trnem

  • Nachází využití v místech s přístupem ke spoji pouze z jedné strany. Po osazení otvoru se nýtovacími kleštěmi vytáhne dřík a roztáhne hlavička nýtu, jež spojí materiály k sobě. Tato technika je velice známá v domácím a kutilském prostředí.

Mezi výhody spojování materiálů nýtováním patří zejména spolehlivost nýtových spojů, která je snadno kontrolovatelná. Nýtové spoje, podobně jako šroubové spoje, jsou pružnější než svařované, protože při nýtování nedochází k deformacím spojovaných materiálů místním nahromaděním tepla jako u svařování.

Description: Comp_82422444.jpg

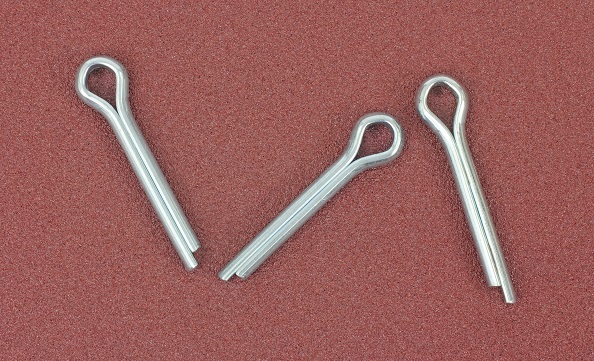

Závlačky

Též patří k všeobecně známému způsobu spojování materiálů. Jde o jednoduchou strojní součástku, kterou se zajišťují čepy nebo korunkové matice proti samovolnému uvolnění a vypadnutí. Závlačky však neslouží k přenosu pohybu nebo síly.

Rozdělení:

Pružinové závlačky

  • Na svém místě drží samy svou pružností. Předpětím svírají půlku zajišťovaného průřezu, který bývá kruhový. Materiál musí být vyroben z kvalitní pružinové oceli pro zajištění požadovaných vlastností spoje. Využívají se jako lehce rozebíratelný spoj.

Ohýbací závlačky

  • Jsou vyrobeny buď z kulatého drátu – ten je zhruba v polovině přehnut tak, aby se v místě ohybu vytvořilo typické očko, jež brání samovolnému vypadnutí, ve zbytku délky k sobě ploché části přiléhají. Skrz spojovaný materiál se tímto koncem protáhnou a na protilehlé straně od očka zahnou do obou stran. Závlačka tak drží v otvoru, zároveň je možno ji v případě potřeby snadno vyjmout. Např. ČSN 021781.

Závlačky z plochého drátu

  • Jsou vyrobeny z napůl přehnutého plechového pásku, v místě přehybu je výstřih plechu širší, aby tvořil hlavu spoje, která neprojde otvorem. Jde o velmi podobný spoj jako u kruhové závlačky, jen je tenčí a tedy lehčí a proto se na něj využívá kvalitnější ocel než na půlkulaté.

Výhodami tohoto druhu spojů jsou rychlá výroba, montáž i demontáž, minimální náklady na výrobu spoje, provozní náklady na udržování jsou pouze potřeby na mazání spoje a závlačky.

Description: Comp_28192168.jpg

Spojovací kolík

je souhrnné označení pro skupinu strojních a stavebních konstrukcí či zařízení. Pro kolíkové spoje jsou využívány kolíky normalizovaných tvarů a velikostí. Kolíky se používají k jednoznačnému zajištění vzájemné polohy dvou částí, k zamezení otáčení nebo posuvu jedné součástky na druhou.

Pro zajištění bezpečnosti spoje musí být návrh kolíkového spoje podložen pevnostním výpočtem, ve kterém se ověřuje únosnost ve střihu, otlačení, případně únosnost v ohybu, je-li kolík namáhán ohybovým momentem a jejich kombinací.

Jsou zajištěny proti vypadnutí kruhovou pružinou.

Nejčastěji používané druhy dle tvaru a povrchové úpravy:

Válcové

  • hladké
  • s kuželovým koncem
  • s konci k roznýtování
  • pružné

Kuželové

  • hladké
  • s vnějším závitem
  • s vnitřním závitem
  • s hlavou
  • rýhované kolíky a hřeby

Výhody užití kolíkových spojů jsou levná výroba a montáž, normalizovaná výrobní řada, spoj může mít charakter kloubu – čep, kolíky mohou dobře nahradit jiné spojovací součásti (šrouby, nýty, klíny, atd.).
